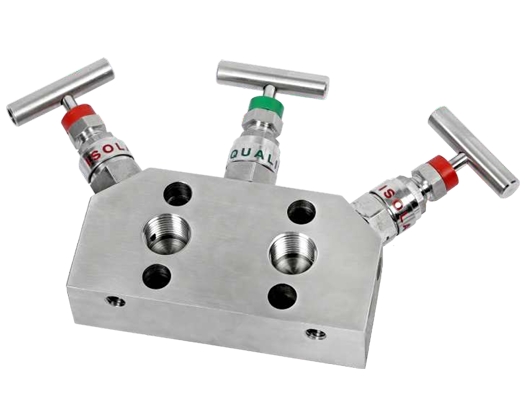

Manifold à 3 vannes Écrou-libre

Ce manifold est conçu avec des raccords à écrou libre (union tournante), qui permettent d’aligner le tube sur l’instrument ou le process sans avoir à faire tourner la tuyauterie elle-même, facilitant ainsi le montage et évitant toute contrainte mécanique sur le tube. Le bloc intègre trois vannes : deux vannes principales d’isolement process et une vanne d’équilibrage.

Raccordements

• Côté process : raccord à écrou libre pour tube (union tournante)
• Côté instrument : raccord à écrou libre pour tube (union tournante)
• Purge / évent : 1/4″ NPT femelle

Pression d’épreuve (à 25 °C, température ambiante)

• Essai hydrostatique — Corps : 620 bar
• Essai hydrostatique — Siège : 415 bar
• Essai pneumatique — Siège : 40 bar

Garniture d’étanchéité (presse-étoupe)

PTFE en standard ; garniture graphitée (GRAPHOIL) recommandée pour les températures supérieures à 180 °C.

Matériaux disponibles

• Acier au carbone : A105
• Acier inoxydable : A182 / A479 grade F304
• Acier inoxydable : A182 / A479 grade F316
• Monel
• Hastelloy

Finition

Acier au carbone zingué ; finition naturelle pour l’acier inoxydable (S/S).
