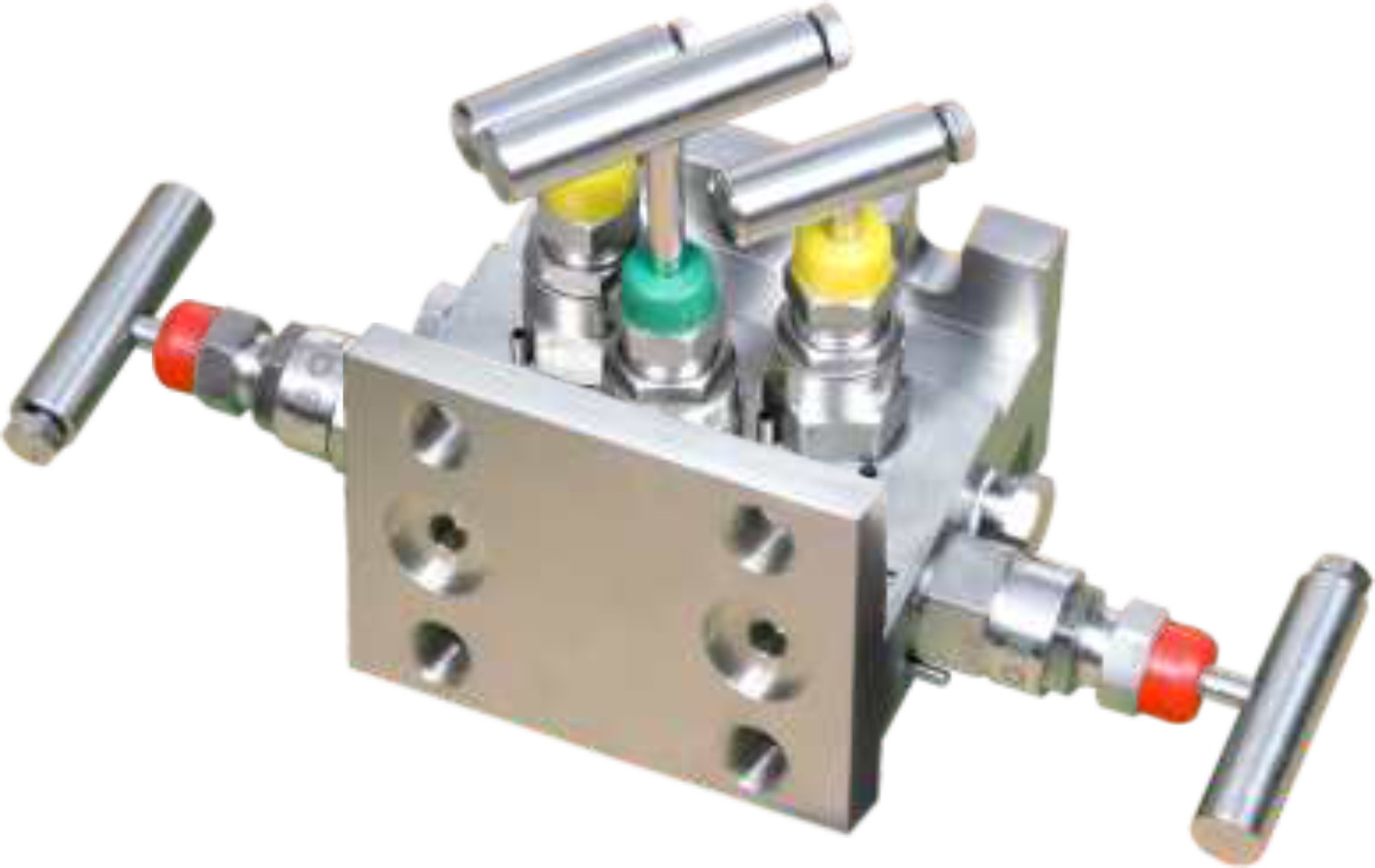

Manifold à 5 vannes type H (montage direct ou déporté)

Ce manifold type H est conçu pour un montage direct ou déporté des transmetteurs de pression différentielle. Pour un montage déporté, deux brides ovales (type haricot) permettent de raccorder la tuyauterie process au bloc du manifold. Le bloc intègre cinq vannes : deux vannes principales d’isolement process, une vanne d’évent et deux vannes d’équilibrage.

Raccordements

• Côté process : raccordement à bride
• Côté instrument : raccordement à bride
• Purge / évent : 1/4″ NPT femelle

Pression d’épreuve (à 25 °C, température ambiante)

• Essai hydrostatique — Corps : 620 bar
• Essai hydrostatique — Siège : 415 bar
• Essai pneumatique — Siège : 40 bar

Garniture d’étanchéité (presse-étoupe)

PTFE en standard ; garniture graphitée (GRAPHOIL) recommandée pour les températures supérieures à 180 °C.

Matériaux disponibles

• Acier au carbone : A105
• Acier inoxydable : A182 grade F304
• Acier inoxydable : A182 grade F316
• Monel
• Hastelloy

Finition

Acier au carbone zingué ; finition naturelle pour l’acier inoxydable (S/S).

Kit de montage

Support de montage avec brides en U et accessoires nécessaires pour une fixation sur poteau tubulaire 2″ NB ou en montage mural (à commander séparément).

Options et accessoires

• Orifice de test côté process avec bouchon
• Boulons de fixation selon IS 1364-1960 (4 unités)
• Joint d’interface PTFE / VITON (2 unités)
