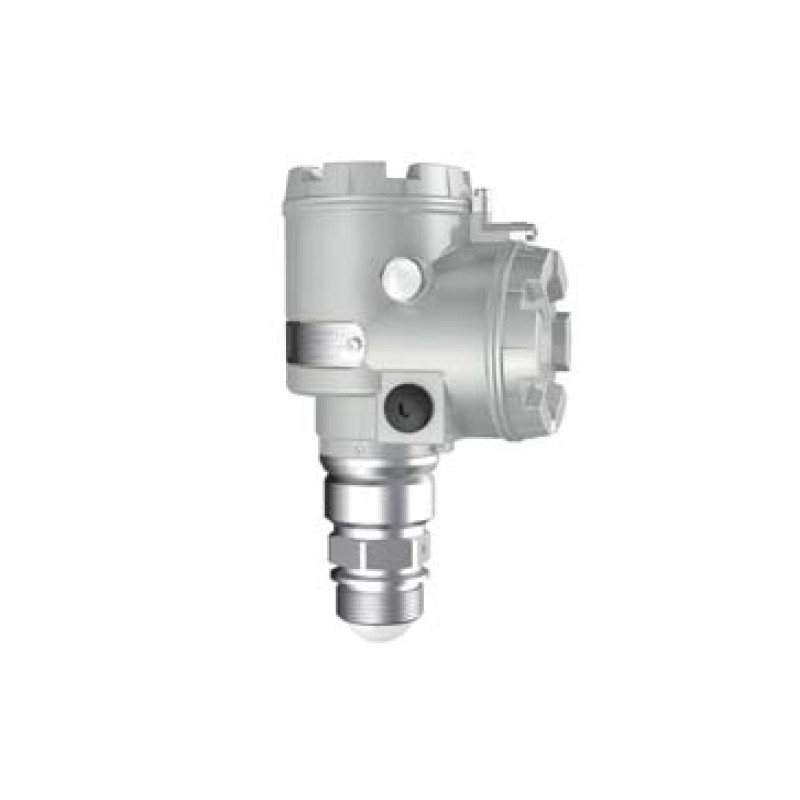

Prisma Instruments vous présente son dernier transmetteur de niveau radar FMCW 80 GHz de la série PIR6400 qui fournit une valeur de mesure extrêmement fiable et précise. Grâce au faisceau de mise au point élevé, il n'est pas affecté par l'accumulation, la condensation et la poussière. Grâce à la technologie innovante IsoLens (signal d'émission et de réception isolé), il permet aux capteurs d'acquérir une mesure sur toute la plage sans zone morte. De plus, la petite taille de son antenne permet une utilisation dans un espace restreint.

Domaine d'application

La série PIR6400 peut mesurer toutes sortes de liquides, même sous haute pression et à des températures extrêmes, dans un environnement simple ou difficile. Avec sa conception d'antenne ultra compacte, il est particulièrement adapté aux applications avec un espace restreint. La mise au point élevée permet de mesurer des silos avec une buse de montage haute ou un obstacle à l'intérieur.

Principe de mesure

Le radar utilise une onde continue modulée en fréquence de 80 GHz. Le radar FMCW émet un signal haute fréquence dont la fréquence augmente linéairement pendant la phase de mesure (appelée balayage de fréquence). Le signal est émis, réfléchi par la surface de mesure et reçu avec un court retard "t = 2d / c" où "d" est la distance à la surface du produit et "c" la vitesse de la lumière dans le gaz au-dessus du produit. Pour un traitement ultérieur du signal, la différence Af est calculée à partir de la fréquence d'émission réelle et de la fréquence de réception. La différence est directement proportionnelle à la distance.

Avantages et caractéristiques

• Technologie Isolens (Technologie des brevets)
  Un signal d'émission et de réception isolé permet une mesure sur toute la plage sans zone morte.
  Insensible à l'accumulation près du capteur.


• EverCheck
  Auto-surveillance en temps réel de la tension, du courant et de la puce.
  Avertissement de sortie en cas d'anomalie.


• WavesMemo
  Concept de gestion des vagues.
  Pour aider à comprendre les sorties anormales, les stockages du PIR6400 font écho automatiquement.


• MultiTrack
  Grâce au nouvel algorithme de suivi des ondes MultiTrack, le PIR6400 bénéficie d'une fiabilité maximale
