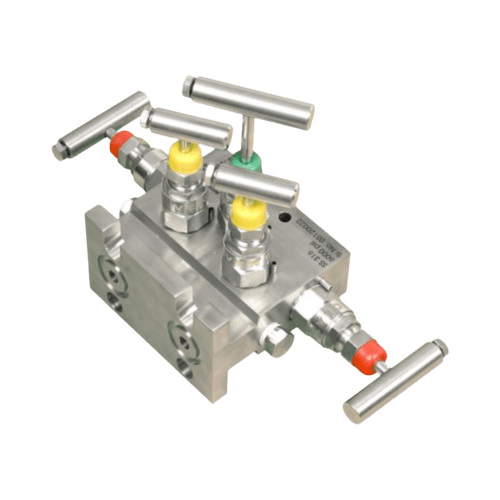

Manifold à 5 vannes type T (montage direct)

Ce manifold type T est conçu pour un montage direct sur les instruments de pression différentielle. Il intègre deux vannes d’isolement process, une vanne d’équilibrage et deux vannes de purge/évent dans un bloc compact.

Raccordements

• Côté process : 1/2″ NPT femelle
• Côté instrument : raccordement à bride
• Purge / évent : 1/4″ NPT femelle

Pression d’épreuve (à 25 °C, température ambiante)

• Essai hydrostatique — Corps : 620 bar
• Essai hydrostatique — Siège : 415 bar
• Essai pneumatique — Siège : 40 bar

Garniture d’étanchéité (presse-étoupe)

PTFE en standard ; garniture graphitée (GRAPHOIL) recommandée pour les températures supérieures à 180 °C.

Matériaux disponibles

• Acier au carbone : A105
• Acier inoxydable : A182 grade F304
• Acier inoxydable : A182 grade F316
• Monel
• Hastelloy

Finition

Acier au carbone zingué ; finition naturelle pour l’acier inoxydable (S/S).

Kit de montage

Support de montage avec brides en U et accessoires nécessaires pour une fixation sur poteau tubulaire 2″ NB ou en montage mural (à commander séparément).

Options et accessoires

• Orifice de test côté process avec bouchon
• Boulons de fixation selon IS 1364-1960 (4 unités)
• Joint d’interface PTFE / VITON (2 unités)
